Questão
ID 867112Disciplina: Desenho Industrial
Assunto: Desenho Mecânico
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

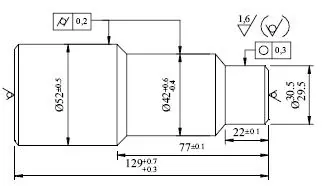

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.
O comprimento máximo desse eixo é de 129 mm.
