Questão 866420

Engenharia Civil · 2006

Questão

ID 866420

Disciplina: Engenharia Civil

Assunto: AutoCAD

Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

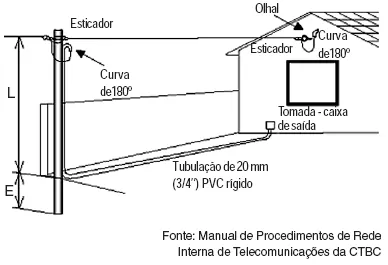

A figura abaixo apresenta um esboço de uma instalação elétrica.

Com relação à utilização do programa AutoCAD (versão 14 ou posterior) e à simbologia indicada pela ABNT, assinale a afirmativa correta.

Alternativa A: Uma forma prática de desenhar a figura é utilizar os recursos
3D do AutoCAD.
Alternativa B: Uma forma prática de desenhar a figura é utilizar os recursos
3D do AutoCAD.
Alternativa C: Os três símbolos representam, na planta elétrica correspondente a essa instalação, elementos que aparecem na figura do enunciado.
Alternativa D: O comando RECTANGLE é adequado para desenhar o símbolo do poste na planta elétrica que representa a figura acima.
Alternativa E: O poste que aparece na figura pode ter o seu símbolo
desenhado na planta elétrica correspondente a essa instalação,
utilizando apenas uma vez o comando CIRCLE.
