Questão 866267

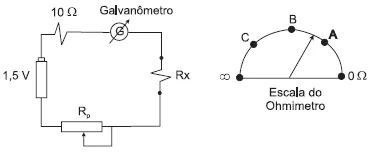

A figura abaixo mostra o uso de um galvanômetro G de bobina móvel de 100  de fundo de escala e 100 de resistência interna, alimentado por uma pilha de 1,5 V e usado para configurar um ohmímetro série.

 O valor de Rp no potenciômetro é calculado para fazer o ajuste zero da escala. Os valores de Rx foram calculados de forma a estabelecer as marcações A, B e C da escala do ohmímetro que estão espaçadas em ¼ da corrente de fundo de escala. Os valores de resistência a serem gravados nos pontos A, B e C da escala, respectivamente, em k , são:
