Questão
ID 865923Disciplina: Engenharia Mecânica
Assunto: Sistemas Pneumáticos
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

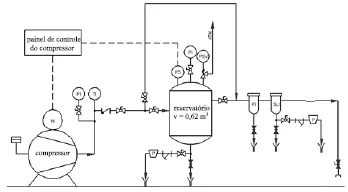

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.
A válvula do by-pass do reservatório deveria estar representada como NF.
