Questão 865917

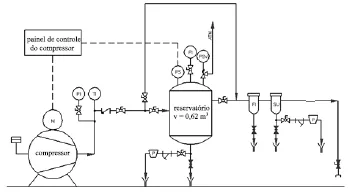

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Se houver informação sobre a escala do desenho, pode-se medir graficamente as distâncias no fluxograma e fazer um levantamento da quantidade de tubulação do sistema.
