Questão
ID 865590Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

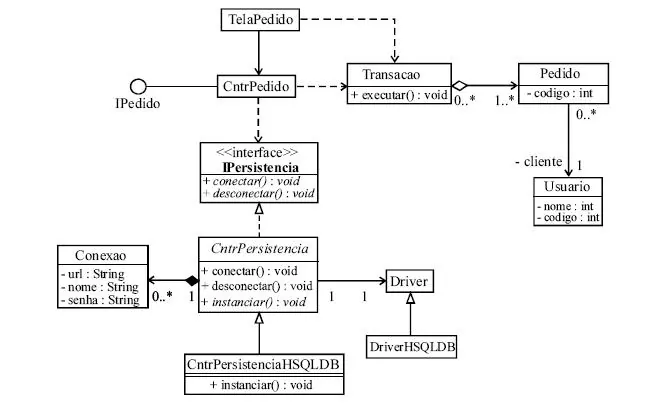

Considerando o diagrama de classes UML acima, julgue os itens a seguir.
Pode haver instâncias de Pedido sem haver instâncias de Transacao. Cada instância de Pedido pode estar ligada a várias instâncias de Transacao. No relacionamento entre Pedido e Usuario, o papel de Usuario é cliente e cada instância de Usuario pode estar ligada a várias instâncias de Pedido.
