Questão 864084

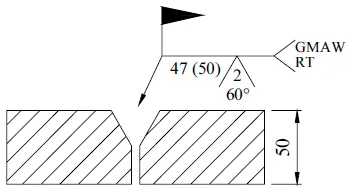

O desenho acima se refere ao projeto de uma junta de solda que será executada no costado de um vaso de pressão. O processo de soldagem utiliza o arco elétrico como fonte de energia térmica para a fusão das bordas das chapas. Tendo como referência essas informações, julgue os itens seguintes, relativos à soldagem mencionada.

Segundo o símbolo mostrado no desenho, o afastamento de raiz é de 2 mm.
