Questão 863975

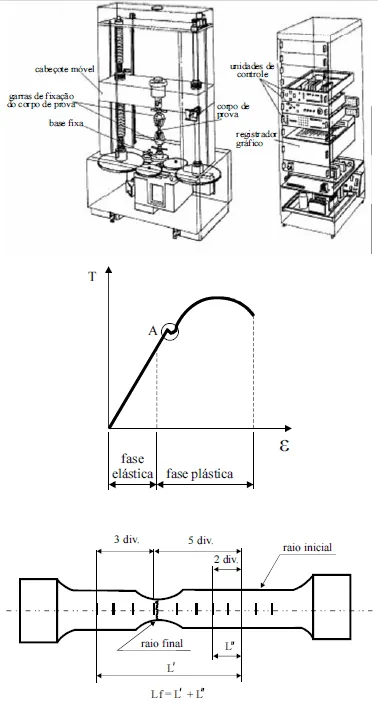

A figura abaixo mostra um esquema representativo de uma máquina de ensaio de tração, um gráfico de tensão versus deformação e um corpo de prova (CP) em aço-carbono utilizado em um ensaio. Esse tipo de ensaio é muito utilizado com o objetivo de se avaliar as propriedades mecânicas do material que será empregado na construção de estruturas, máquinas e equipamentos. Trata-se de uma tarefa de fundamental importância e de grande responsabilidade do mecânico de oficina, sendo que todos os procedimentos normalizados devem ser rigorosamente seguidos e, além disso, devem ser, também, de amplo conhecimento do operador da máquina universal de ensaios de tração.

Considerando os procedimentos normalizados, os resultados (raio inicial do CP = 5 mm e raio final do CP = 2,5 mm), a manipulação do equipamento de ensaio e os procedimentos corretivos, julgue os itens seguintes.

Considerando-se = 3, a estricção apresentada pelo corpo de prova ilustrado, após o ensaio de tração, deve ser de aproximadamente 75%.
