Questão 862973

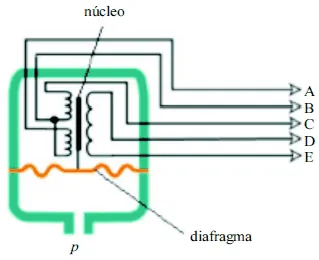

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Uma das formas de se conectar esse transdutor é ligar uma bateria entre os terminais D e E e um voltímetro de corrente contínua entre os terminais A e B para medir o sinal elétrico, que é função da pressão.
