Questão
ID 862575Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

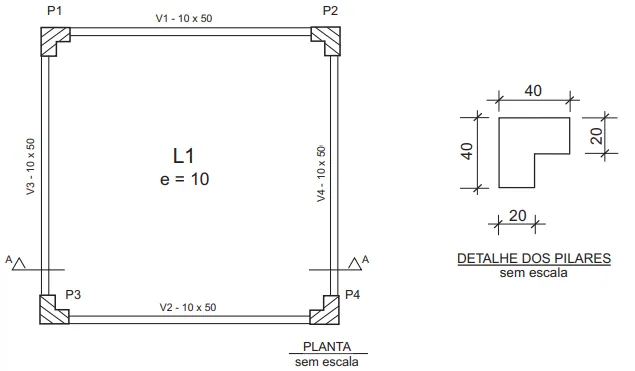

Considere a planta de forma e os dados abaixo para responder às questões de nos 9 a 11.
Dados:
- As faces superiores das vigas estão no mesmo nível da face superior da laje.
- Medidas em centímetros.

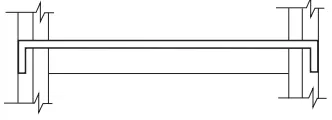

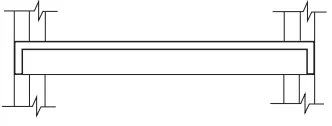

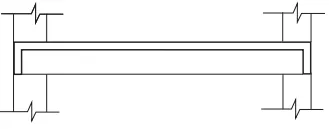

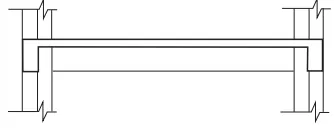

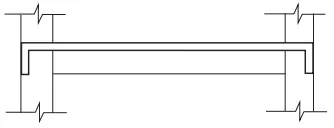

O corte AA está representado em
