Questão 862191

Engenharia Mecânica · 2010

Questão

ID 862191

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

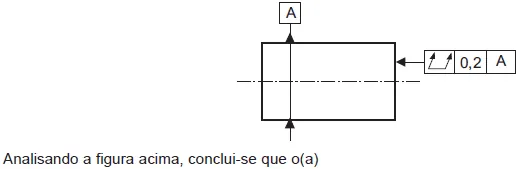

Alternativa A: eixo do cilindro deve estar contido em uma zona de tolerância cilíndrica de diâmetro 0,2 mm, coaxial com o eixo de
referência A.
Alternativa B: batimento circular radial não deve exceder 0,2 mm durante 1 rotação completa da peça, para quaisquer seções transversais
da peça.
Alternativa C: batimento total radial não deve exceder 0,2 mm para qualquer ponto da superfície considerada, durante várias voltas
completas em torno do eixo de referência A.
Alternativa D: superfície lateral do cilindro deve estar contida entre dois planos paralelos que distam 0,2 mm entre si e que são
perpendiculares ao eixo de referência A.
Alternativa E: superfície lateral do cilindro deve estar contida entre dois planos paralelos, perpendiculares ao eixo de referência A,
que distam entre si 0,2 mm.
