Questão
ID 858536Disciplina: Física
Assunto: Geradores e Receptores Reais
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

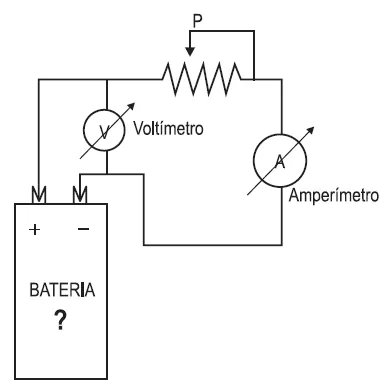

O circuito da figura acima, montado para ensaios de medidas elétricas, serve para identificar a tensão nominal e a resistência interna de uma bateria desconhecida. Variando-se o potenciômetro P, foram obtidas as seguintes medidas:
Tensão no voltímetro | Corrente no amperímetro |
13,4 V | 2 A |
11,0 V | 5 A |
A tensão nominal da bateria, em V, e a sua resistência interna, em Ω, são, respectivamente,
