Questão 857346 de Engenharia Mecânica - Fundação CESGRANRIO 2012

Questão

ID 857346

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

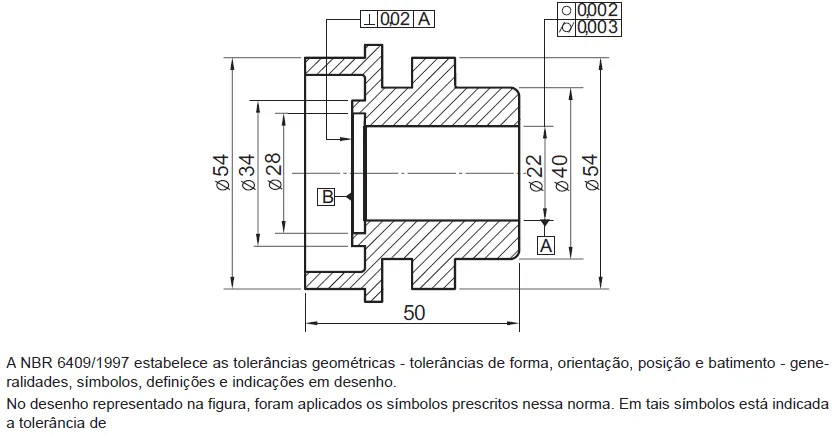

Alternativa A: forma para a superfície “A”, o campo de tolerância de circularidade de 0,002 mm e de cilindricidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de orientação.
Alternativa B: forma para a superfície “A”, o campo de tolerância de concentricidade de 0,002 mm e de coaxialidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de retitude, em relação a superfície de referência “A”, como tolerância de posição.
Alternativa C: posição para a superfície “A”, o campo de tolerância de concentricidade de 0,002 mm e de circularidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de inclinação, em relação à superfície de referência “A”, como tolerância de
orientação.
Alternativa D: posição para a superfície “A”, o campo de tolerância de coaxialidade de 0,002 mm e de circularidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de forma.
Alternativa E: orientação para a superfície “A”, o campo de tolerância de coaxialidade de 0,002 mm e de concentricidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de posição.
