Questão
ID 857341Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A NBR 10067/1995 fixa a forma de representação aplicada em desenho técnico. A NBR 12298/1995 estabelece a
representação de área de corte por meio de hachuras. A NBR 8993/1985 apresenta a representação convencional de
partes roscadas em desenhos técnicos.

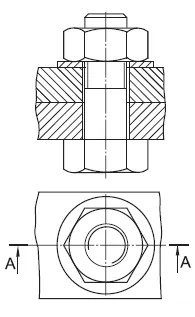

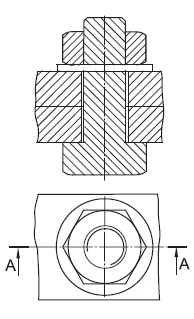

Com base nessas normas, qual é a figura que representa a junta aparafusada em duas vistas, no primeiro diedro?
representação de área de corte por meio de hachuras. A NBR 8993/1985 apresenta a representação convencional de
partes roscadas em desenhos técnicos.
Com base nessas normas, qual é a figura que representa a junta aparafusada em duas vistas, no primeiro diedro?
