Questão 845384 de Tecnologia da Informação - FCC 2023

Questão

ID 845384

Disciplina: Tecnologia da Informação

Assunto: Restrições de Integridade

Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado da Paraíba

Atenção: As informações a seguir deverão ser utilizadas para responder às questões de números 21 a 31.

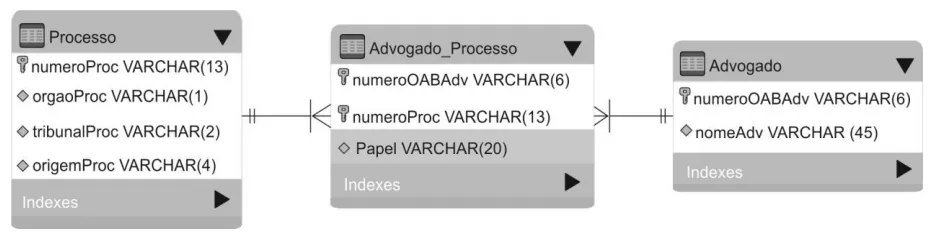

O banco de dados de um órgão do Judiciário foi modelado conforme imagem abaixo, utilizando o Modelo Entidade-Relacionamento (MER).

Foi criado um banco de dados chamado MPEPB123 com as tabelas referentes ao modelo e os dados abaixo foram cadastrados. Considere para todas as questões que o banco de dados está aberto e em condições ideais.

Tabela Processo

numeroProc	orgaoProc	tribunalProc	origemProc
0001842672017	5	01	0246
0045613912014	8	19	0004
0056712432022	6	14	0023
0002347652022	8	02	0341

Tabela Advogado

numeroOABAdv	nomeAdv
28H418	Marcos Vieira Dias
34.443	Fabiana Duque Zanon

Tabela Advogado_Processo

numeroOABAdv	numeroProc	papel
28H418	0001842672017	Defesa
34.443	0045613912014	Defesa
28H418	0056712432022	Acusação
28H418	0045613912014	Acusação
34.443	0056712432022	Acusação
34.443	0001842672017	Acusação

Considerando o uso do sistema gerenciador de banco de dados MySQL, para criar a tabela Advogado_Processo, utiliza-se a instrução SQL:

Alternativa A:
CREATE TABLE Advogado_Processo (
numeroOABAdv VARCHAR(6) NOT NULL,
numeroProc VARCHAR(13) NOT NULL,
papel VARCHAR(20),
PRIMARY KEY (numeroOABAdv, numeroProc),
FOREIGN KEY (numeroOABAdv)
REFERENCE Advogado(numeroOABAdv),
FOREIGN KEY (numeroProc)
REFERENCE Processo(numeroProc)
);
Alternativa B:
CREATE TABLE Advogado_Processo (
numeroOABAdv VARCHAR(6) NOT NULL,
numeroProc VARCHAR(13) NOT NULL,
papel VARCHAR(20),
PRIMARY KEY (numeroOABAdv, numeroProc),
FOREIGN KEY (numeroOABAdv)
CONSTRAINT Advogado(numeroOABAdv),
FOREIGN KEY (numeroProc)
CONSTRAINT Processo(numeroProc)
);
Alternativa C:
CREATE TABLE Advogado_Processo (
numeroOABAdv VARCHAR(6) NOT NULL,
numeroProc VARCHAR(13) NOT NULL,
papel VARCHAR(20),
PRIMARY KEY (numeroOABAdv, numeroProc),
FOREIGN KEY (numeroOABAdv)
REFERENCES Advogado(numeroOABAdv),
FOREIGN KEY (numeroProc)
REFERENCES Processo(numeroProc)
);
Alternativa D:
CREATE TABLE Advogado_Processo (
numeroOABAdv VARCHAR(6) NOT NULL,
numeroProc VARCHAR(13) NOT NULL,
papel VARCHAR(20),
PRIMARY KEY (numeroOABAdv, numeroProc),
FOREIGN KEY (numeroOABAdv)
FROM Advogado(numeroOABAdv),
FOREIGN KEY (numeroProc)
FROM Processo(numeroProc)
);
Alternativa E:
CREATE TABLE Advogado_Processo (
numeroOABAdv VARCHAR(6) NOT NULL,
numeroProc VARCHAR(13) NOT NULL,
idPet INT NOT NULL,
PRIMARY KEY (numeroOABAdv, numeroProc),
FOREIGN KEY (numeroOABAdv),
FOREIGN KEY (numeroProc)
);
