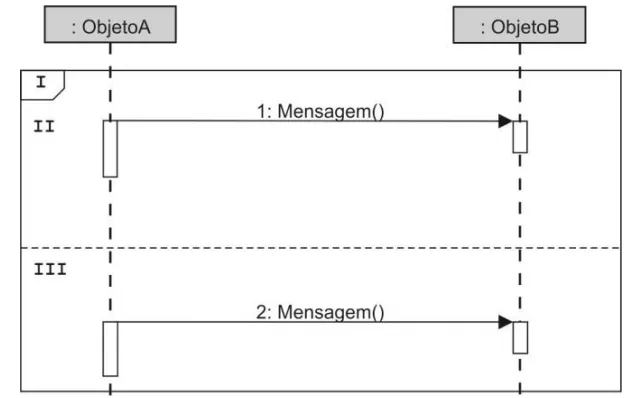

Observe este elemento de um diagrama UML 2.0.

Este elemento é utilizado em um diagrama de

Alternativa A:
atividades e representa uma mensagem condicional. I, II e III correspondem a opt, option1, option2.
Alternativa B:
sequência e representa um condicional mutuamente exclusivo. I, II e III correspondem a alt, if, else.
Alternativa C:
atividades e representa um fragmento paralelo. I, II e III correspondem a par, msg1, msg2.
Alternativa D:
comunicação e representa um condicional mutuamente exclusivo. I, II e III correspondem a cond, if, else.
Alternativa E:
comunicação e representa uma mensagem condicional. I, II e III correspondem a alt, true, false.
