Questão
ID 840877Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público do Estado do Tocantins

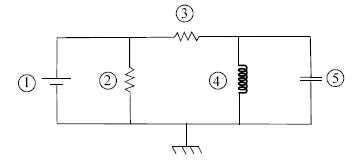

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.
No circuito elétrico representado, há três nós e duas tensões elétricas que podem ser distintas, dependendo do estado de funcionamento do circuito.
