Questão 836435

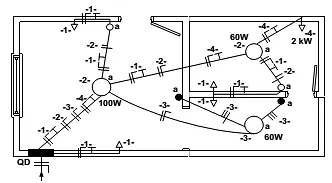

A planta a seguir apresenta um esquema elétrico de uma edificação com três cômodos. Observe

Sobre a planta apresentada, analise as afirmativas a seguir.

I. O sistema indicado pelos interruptores a é denominado Tree-Way; esses interruptores são conhecidos como interruptores intermediários.

II. Todas as lâmpadas presentes na edificação apresentam a mesma potência, fazendo parte do circuito 3 (único circuito de iluminação indicado na planta).

III. A seção nominal mínima para os condutores do circuito 1 e 4 é de 2,5 mm², enquanto para os circuitos 2 e 3 é de 1,50 mm².

IV. Não existem circuitos bifásicos apresentados na planta elétrica.

Estão corretas apenas as afirmativas
