Questão 836296

Tecnologia da Informação · 2012

Questão

ID 836296

Disciplina: Tecnologia da Informação

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2012 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Ministério Público do Estado do Pará

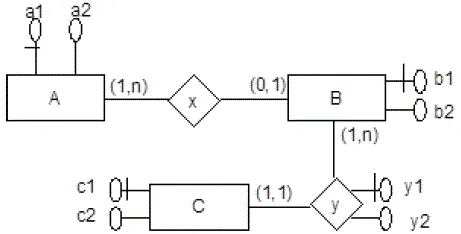

Considere o diagrama de Entidades e Relacionamentos apresentado na figura a seguir:

Marque a alternativa que corresponde ao projeto lógico do modelo relacional correspondente ao apresentado na figura.

Alternativa A:
A (a1, a2, b1)
Sendo a1 chave primária e b1 chave estrangeira referenciando a tabela B.
B (b1, b2, c1, y1, y2)
Sendo {b1, y1} a chave primária e c1 chave estrangeira referenciando a tabela C.
C (c1, c2) Sendo c1 a chave primária.
Alternativa B:
A (a1, a2)
Sendo a1 a chave primária.
B (b1, b2, c1, y1, y2, a1)
Sendo {b1, y1} a chave primária, c1 chave estrangeira referenciando a tabela C e a1 chave estrangeira referenciando a tabela A.
C (c1, c2, y1) Sendo c1 a chave primária.
Alternativa C:
A (a1, a2, b1)
Sendo {a1, a2, b1} a chave primária, sendo que b1 também é chave estrangeira referenciando a tabela B.
B (b1, b2, c1) Sendo b1 a chave primária e c1 chave estrangeira referenciando a tabela C.
C (c1, c2) Sendo c1 a chave primária.
Y (y1, y2) Sendo y1 a chave primária.
Alternativa D:
A (a1, a2, b1, b2)
Sendo {a1, a2, b1, b2} a chave primária, sendo que {b1, b2} também é chave estrangeira referenciando a tabela B.
B (b1, b2, c1, c2) Sendo {b1} a chave primária e {c1, c2} chave estrangeira referenciando a tabela C.
C (c1, c2) Sendo c1 a chave primária.
Y (y1, y2, c1) Sendo y1 a chave primária e c1 chave estrangeira referenciando a tabela C.
