Questão
ID 834386Disciplina: Física
Assunto: Instrumentos de Medida
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco

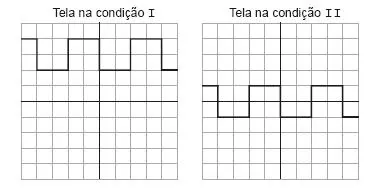

A figura abaixo representa a tela de um osciloscópio medindo um sinal quadrado em duas condições diferentes:
I − chave AC-GND-DC na posição DC; II − chave AC-GND-DC na posição AC. Nos dois casos, o ganho vertical está calibrado em 0,5 V/DIV e a base de tempo em 0,2 μs/DIV.

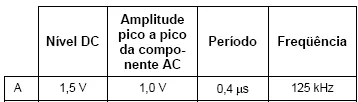

Os valores que caracterizam corretamente o sinal acima representado são:
