Questão 829642

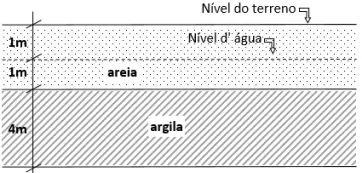

Na figura esquemática a seguir é apresentado um depósito localizado em uma área de baixada cujos parâmetros são:

Parâmetros da areia

1. Ângulo de atrito interno = 30°
2. Peso específico saturado = 18 kN/m³
3. Peso específico não saturado = 17,5 kN/m³
4. Não considere capilaridade na areia

Parâmetros da argila

1. Resistência não drenada = 15 kPa
2. Peso específico saturado = 14 kN/m³
3. Peso específico não saturado = 13,8 kN/m³

Peso específico da água = 10 kN/m³

A tensão vertical efetiva no meio da camada de argila é:
