Questão 812484

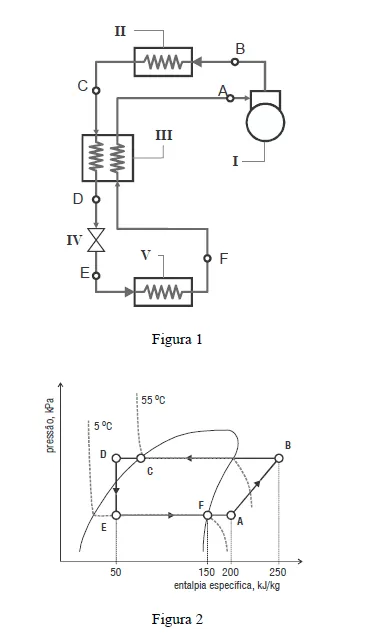

A figura 1 apresenta o esquema de um sistema de refrigeração que opera conforme o gráfico de pressão × entalpia representado na figura 2. Na figura 1, os componentes IV e V se encontram no interior de uma câmara fria com temperatura interna do ar de 10 ºC, e o componente II está montado ao ar livre, com temperatura atmosférica de 40 ºC.

Com base nessas informações, julgue os itens que se seguem.

Na figura 1, o componente III representa um condensador auxiliar que diminui o grau de sub-resfriamento do refrigerante sem afetar as condições na sucção do compressor.
