Questão 812480

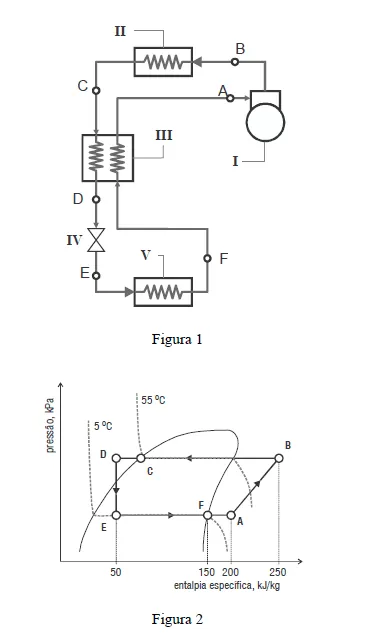

A figura 1 apresenta o esquema de um sistema de refrigeração que opera conforme o gráfico de pressão × entalpia representado na figura 2. Na figura 1, os componentes IV e V se encontram no interior de uma câmara fria com temperatura interna do ar de 10 ºC, e o componente II está montado ao ar livre, com temperatura atmosférica de 40 ºC.

Com base nessas informações, julgue os itens que se seguem.

Considerando-se o ciclo em que ocorre o efeito útil efetivo de refrigeração para a aplicação, isto é, que produz capacidade de refrigeração para atender a câmara fria, é correto afirmar que o COP para este ciclo é igual a 3,0.
