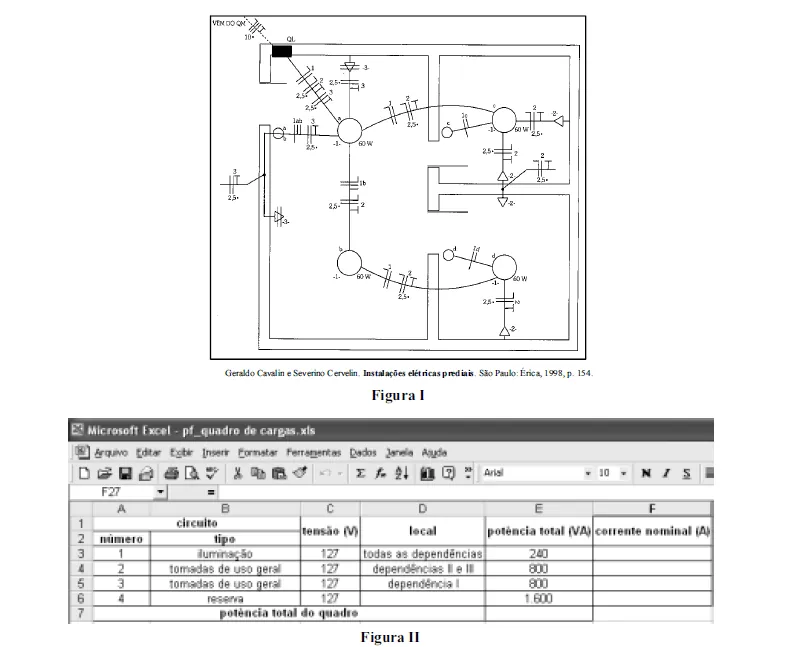

A figura I acima representa a planta baixa de uma sala comercial com sua respectiva instalação elétrica, alimentada com tensão de linha igual a 220 V e desenhada segundo a ABNT. A figura II mostra uma planilha eletrônica feita no Excel 2000, relativa ao quadro de cargas da instalação elétrica da figura I. Com relação à instalação elétrica mostrada na figura I e à figura II, julgue os itens subseqüentes.

No AutoCAD 2004, uma forma de se desenhar um quadro terminal como o mostrado na planta da figura I é utilizar os comandos Rectangle e Point, ambos da barra de ferramentas Modify, localizada na barra de menus.
