Questão
ID 791669Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

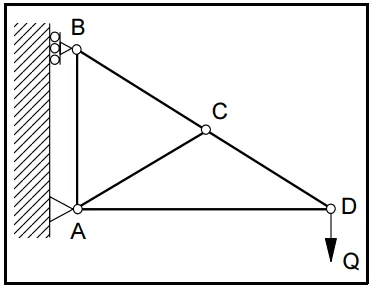

Considere a treliça plana, com peso desprezível, mostrada no desenho acima, submetida à carga Q aplicada no ponto D. A barra AB (ligando os pontos A e B) é vertical, a barra AD é horizontal e o apoio no ponto B só admite deslocamentos verticais. Para as condições da figura, julgue os itens subseqüentes.
As barras AD e AC estão submetidas a esforços de compressão.
