Questão 791127

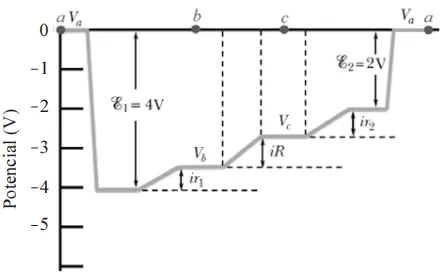

O gráfico esboçado na figura acima corresponde a um potencial eletrostático relativo a um circuito elétrico fechado e de única malha. Os valores de potenciais foram obtidos percorrendo-se o circuito no sentido anti-horário, a partir do ponto a, passando pelos pontos b e c e voltando ao ponto de partida a. O circuito elétrico é composto por um resistor de resistência R = 5 Ω e duas baterias com resistências elétricas internas r e duas baterias com resistências elétricas internas r₁ = 2 Ω e r e r₂ = 1 Ω, respectivamente., respectivamente.

Tendo como referência as informações e o circuito acima, e considerando desprezíveis as resistências elétricas dos fios que conectam os elementos desse circuito, julgue os itens a seguir.

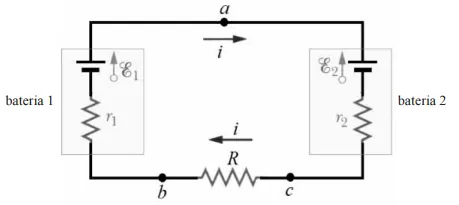

O referido circuito elétrico está corretamente representado no seguinte esquema.
