Questão 787456

Engenharia Mecânica · 2015

Questão

ID 787456

Disciplina: Engenharia Mecânica

Assunto: Sistemas Pneumáticos

Ano: 2015 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Ministério da Justiça e Segurança Pública

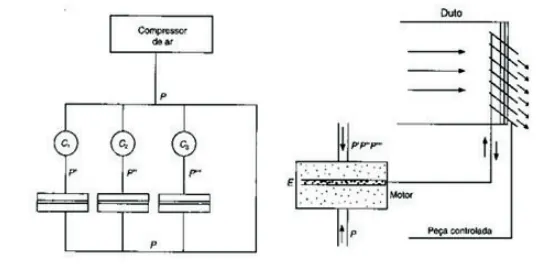

A figura, a seguir, é um esquema de controle pneumático. Assinale a alternativa que NÃO diz respeito a ela.

Fonte: Instalações de Ar Condicionado, Hélio Creder.

Alternativa A:
O compressor de ar, geralmente ocupa um espaço apreciável na casa de máquinas.
Alternativa B:
Representa um investimento adicional que deve ser pesado antes de se optar por essa solução.
Alternativa C:
Basicamente, é constituído por um compressor de ar, acionado por motor elétrico.
Alternativa D:
Havendo um desequilíbrio de pressões, o pistão se desloca, abrindo ou fechando a peça a ser controlada.
Alternativa E:
Possui controladores, que recebem a pressão primária, P, do compressor e elevam até as pressões P',P" e P"'.
