Assunto: Vigas

Ano: 2013 Banca: ESAF - Escola de Administração Fazendária Órgão: Ministério da Fazenda

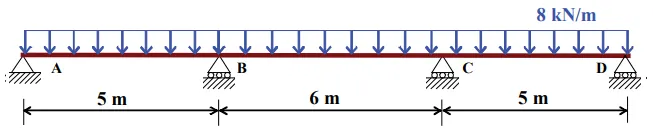

Através do Método dos Deslocamentos, foram calculadas as reações de apoio verticais da viga contínua de seção transversal com rigidez constante, sendo carregada por uma força uniformemente distribuída, vista na figura abaixo. As reações verticais em A e D são iguais e valem 15,13 kN. As reações verticais em B e C são iguais e valem 48,87 kN. Analise os itens que se seguem e assinale a opção incorreta.

Alternativa A:
O momento fletor máximo positivo (tração nas fibras inferiores) no trecho AB ocorre a 1,89 m de A.
Alternativa B:
O momento fletor máximo negativo (tração nas fibras superiores) ocorre em B e C é igual a 24,4 kN.m.
Alternativa C:
O momento fletor máximo positivo (tração nas fibras inferiores) no trecho BC é igual a 11,6 kN.m.
Alternativa D:
O esforço cortante máximo ocorre nos apoios centrais e é igual à 24,9 kN.
Alternativa E:
O momento fletor máximo positivo (tração nas fibras inferiores) no trecho AB é igual a 13,3 kN.m.
