Ano: 2014 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

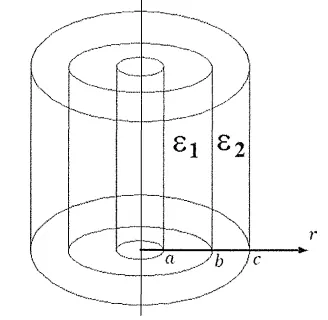

Observe a figura a seguir.

A figura acima apresenta um capacitor cilíndrico de altura L, composto de três cilindros coaxiais de raios a, b e c, Esse capacitor é condutor na região r < a, dielétrico de permíssividade ε1 na região a < r < b, dielétrico de permissividade ε2 na região b < r < c e casca condutora em r = c. Qual é a capacitância?

Alternativa A:
\(\left[\frac{1}{ε1}\ln\left(\frac{b}{a}\right)+\frac{1}{ε2}\ln\left(\frac{c}{b}\right)\right]\) /2πl
Alternativa B:
\(\left[ε1\left(\frac{1}{b}-\frac{1}{a}\right)+ε2\left(\frac{1}{c}-\frac{1}{b}\right)\right]\) /2πl
Alternativa C:
2πl/ \(\left[\frac{1}{ε1}\left(\frac{1}{b}-\frac{1}{a}\right)+\frac{1}{ε2}\left(\frac{1}{c}-\frac{1}{b}\right)\right]\)
Alternativa D:
2πl/ \(\left[\ln\left(\frac{b}{a}\right)^{ε1}+\ln\left(\frac{c}{b}\right)^{ε2}\right]\)
Alternativa E:
2πl/ \(\left[\frac{1}{ε1}\ln\left(\frac{b}{a}\right)+\frac{1}{ε2}\ln\left(\frac{c}{b}\right)\right]\)
