Questão 780299

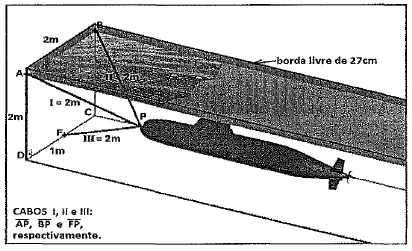

Observe a figura abaixo.

No projeto do Submarino Nuclear Brasileiro (SNBR), um modelo de submarino que possui um casco com flutuabilidade neutra é colocado em imersão numa piscina de testes, sendo mantido em posição, em equilíbrio, alinhado ao eixo da piscina por três (3) cabos inelásticos I, II e III, de 2m de comprimento cada um, presos à proa (P) do Submarino. Os cabos I e II estão presos nas arestas de uma extremidade da piscina, na linha da superfície da água (A e B); e o cabo III está preso no meio da aresta do fundo (F), como ilustrado na figura acima. Leituras de dinamômetros indicam que, para uma dada velocidade da água, as trações dos cabos I e II são iguais a 200N cada uma. Determine, aproximadamente, a tração no cabo III e a Força de arrasto no casco respectivamente, e assinale a opção correta.

Dados: A piscina de testes (tanque de provas), de seção reta transversal quadrada (com 2m x 2m), não está completamente cheia de água e apresenta uma borda livre de 27cm.
