Questão 779238 de Engenharia Mecânica - SSPM 2016

Questão

ID 779238

Disciplina: Engenharia Mecânica

Assunto: Conceitos Gerais de Transferência de Calor

Ano: 2016 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

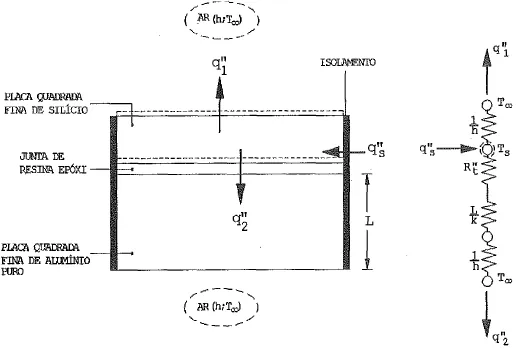

Observe as figuras a seguir

O sistema acima é formado por duas placas quadradas, uma de silício e uma de alumínio, este com coeficiente de condutividade térmica K e espessura L. Entre essas placas existe uma junta de resina epóxi, A superfície de cada placa é refrigerada a ar (com temperatura constante T \(_\infin\) e coeficiente convectivo h). Admita que R_t" é a resistência térmica da interface de silício/alumínio, contendo o epóxi entre esses dois materiais. Despreze os efeitos radiativos e a resistência térmica da placa de silício (placa isotérmica). Determine a expressão para a temperatura T_s da placa de silício que absorve um fluxo de calor unidimensional q_s" (em regime permanente) e, a seguir, assinale a opção correta.

Alternativa A:
\(T_s=T_{\infty}+\) \(\frac{\left(1/h\right)\cdot\left[R_t"+\left(L/k\right)+\left(1/h\right)\right]}{R_t"+\left(L/k\right)+\left(1/h\right)}\cdot q_s"\)
Alternativa B:
\(T_s=T_{\infty}+\) \(\frac{\left(2/h\right)\cdot\left[R_t"+\left(L/k\right)+\left(2/h\right)\right]}{R_t"+\left(L/k\right)+\left(1/h\right)}\cdot q_s"\)
Alternativa C:
\(T_s=T_{\infty}+\) \(\frac{\left(1/h\right)\cdot\left[R_t"+\left(L/k\right)+\left(1/h\right)\right]}{R_t"+\left(L/k\right)+\left(2/h\right)}\cdot q_s"\)
Alternativa D:
\(T_s=T_{\infty}+\) \(\frac{\left(2/h\right)\cdot\left[R_t"+\left(L/k\right)+\left(1/h\right)\right]}{R_t"+\left(L/k\right)+\left(1/h\right)}\cdot q_s"\)
Alternativa E:
\(T_s=T_{\infty}+\) \(\frac{\left(2/h\right)\cdot\left[R_t"+\left(L/k\right)+\left(1/h\right)\right]}{R_t"+\left(L/k\right)+\left(2/h\right)}\cdot q_s"\)
