Questão 774557

Engenharia Mecânica · 2018

Questão

ID 774557

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2018 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

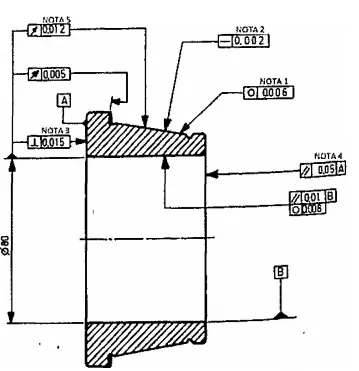

Observe a figura abaixo.

A figura acima representa o interior de um rolamento de rolos cônicos com as notas sobre as tolerâncias geométricas. Marque a alternativa FALSA:

Alternativa A:
A NOTA 1 indica que todas as seções transversais do cone devem estar situadas entre duas circunferências concêntricas situadas em um mesmo plano, cuja diferença de raio é de 0,006 mm.
Alternativa B:
A NOTA 2 indica que a geratriz da superfície cônica deve estar entre duas retas paralelas situadas a 0,002 mm uma da outra.
Alternativa C:
A NOTA 3 indica que a superfície A deve estar situada entre dois planos perpendiculares cuja distância entre si é de 0,016 mm e que são perpendiculares à linha de centro correspondente ao furo de Ø80 mm.
Alternativa D:
A NOTA 4 indica que a face indicada deve estar situada entre dois planos cuja distância entre si é de 0,05 mm. Esses planos são paralelos ao plano da referência A.
Alternativa E:
A NOTA 5 indica que a batida da superfície cônica com relação ao furo de Ø80 mm não deve ultrapassar 0,012 mm.
