Questão 774001

Engenharia Mecânica · 2018

Questão

ID 774001

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias e Ajustes

Ano: 2018 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

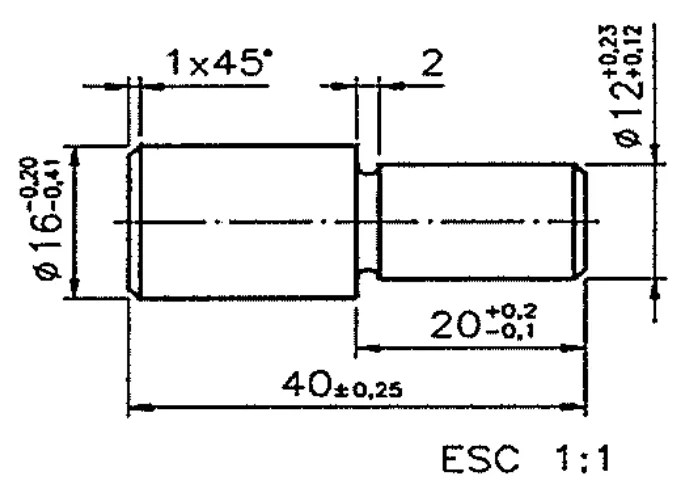

Com relação à tolerância dimensional, analise o desenho técnico do pino com rebaixo na figura abaixo.

Após interpretar as cotas, assinale a opção INCORRETA.

Alternativa A:
A dimensão nominal do comprimento da peça é 40; o afastamento superior é +0,25 e o afastamento inferior é -0,25.
Alternativa B:
O diâmetro maior da peça tem 2 afastamentos negativos, logo a dimensão efetiva dessa cota é maior que a dimensão nominal.
Alternativa C:
O diâmetro da parte rebaixada tem dois afastamentos positivos: +0,23 e +0,12; logo, a dimensão efetiva desse diâmetro deve ser um valor entre 12,23 e 12,12.
Alternativa D:
A dimensão máxima do comprimento da parte rebaixada é 20,2 e a dimensão mínima é 19,9.
Alternativa E:
A dimensão máxima do comprimento da peça é 40,25 e a dimensão mínima é 39,75.
