Questão 773961

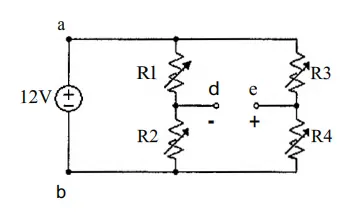

Em células de carga, comumente, utilizam-se quatro extensômetros ligados entre si, segundo a ponte de Wheatstone. Pela medição do desbalanceamento provocado pela deformação dos extensõmetros, obtém-se o valor da força aplicada. A figura abaixo mostra o diagrama elétrico.

Sabendo que a célula de carga do diagrama acima é alimentada por uma tensão contínua de 12 V e que em dado momento de utilização dessa célula de carga a tensão medida nos terminais "c" e "d" é de 1 V e R1=R2=R3=100 n, marque a opção que apresenta o valor de R4.
