Questão 770946

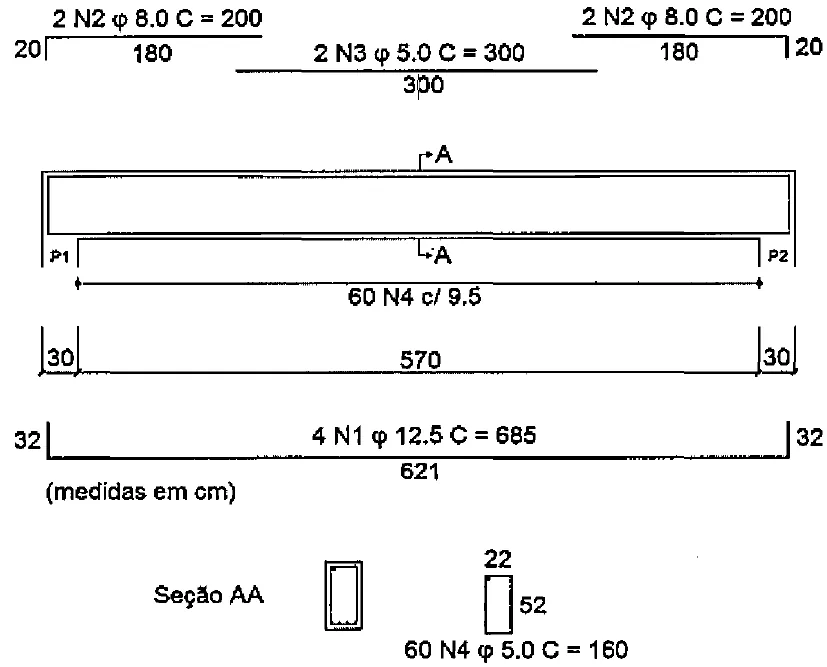

Um engenheiro civil da Marinha do Brasil elaborou o projeto estrutural de uma edificação. O técnico em edificações foi, então, incumbido de fazer o levantamento da quantidade de armação necessária para elaboração do orçamento. A viga detalhada na figura abaixo é uma das vigas deste projeto.

Sabendo que a quantidade do aço é levantada em peso (kg) e considerando uma perda de 10%, calcule a quantidade de vergalhões de aço φ5.0, φ8.0 e φ12.5 a serem incluídos no orçamento e assinale a opção correta.

Dados: Peso por metro dos vergalhões: φ5.0 - 0,16 kg/m; φ8.0 - 0,40 kg/m; φ12.5 - 1,00 kg/m.
