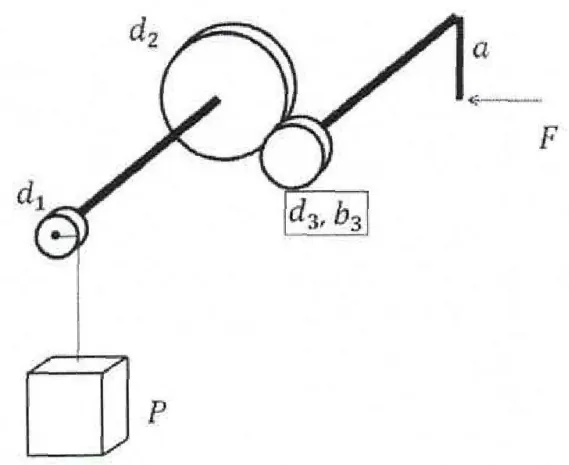

Examine a figura abaixo.

Deseja-se projetar uma transmissão, conforme apresentado na figura acima. A força de módulo F aplicada na manivela é utilizada para elevar o bloco de peso P ligado à polia, localizada na extremidade do eixo movido. Assim, assinale a opção que apresenta o diâmetro d₃ e a largura do dente b₃ da engrenagem indicada na figura sabendo que o momento torçor máximo \(M_T\) suportado por esse elemento é dado por: \(M_T=kb_3d_3^2\) , onde K representa uma constante conhecida.

Alternativa A:
\(d_3=\ Pad_2\ ⁄\ \left(Fd_1\right)\) e \(b_3=\sqrt{P^2d_1^2\ ⁄\ \left(KFad_2^2\right)}\)
Alternativa B:
\(d_3=\ Fad_2\ ⁄\ \left(Pd_1\right)\) e \(b_3=\sqrt{P^2d_1^2\ ⁄\ \left(KFad_2^2\right)}\)
Alternativa C:
\(d_3=\ Fad_2\ ⁄\ \left(Pd_1\right)\) e \(b_3=P^2d_1^2\ ⁄\ \left(KFad_2^2\right)\)
Alternativa D:
\(d_3=\ Fd_2\ ⁄\ \left(Pad_1\right)\) e \(b_3=Pd_1^{ }\ ⁄\ \left(KFad_2^{ }\right)\)
Alternativa E:
\(d_3=\ Pad_2\ ⁄\ \left(Fd_1\right)\) e \(b_3=P^2d_1^2\ ⁄\ \left(KFad_2^2\right)\)
