Questão 763182

Nas questões de Física, quando necessário, use g = 10 m/ s²

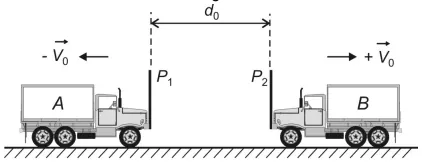

Duas grandes placas metálicas idênticas, P₁ e P₂, são fixadas na face dianteira de dois carrinhos, de mesma massa, A e B. Essas duas placas são carregadas eletricamente, constituindo, assim, um capacitor plano de placas paralelas. Lançam-se, simultaneamente, em sentidos opostos, os carrinhos A e B, conforme indicado na figura abaixo.

SUPERFÍCIE PLANA E HORIZONTAL

Desprezadas quaisquer resistências ao movimento do sistema e considerando que as placas estão eletricamente isoladas, o gráfico que melhor representa a ddp, U, no capacitor, em função do tempo t, contado a partir do lançamento é
