Questão 761543

Nas questões de Física, quando necessário, use:

• Aceleração da gravidade: g = 10 m/s²;

• sen 19° = cos 71° = 0,3;

• sen 71°= cos 19° = 0,9;

• Velocidade da luz no vácuo: c = 3,0 ⋅ 10⁸ m/s ;

• Constante de Planck: h = 6,6 ⋅ 10^-34 J.s;

• 1eV = 1,6 ⋅ 10^-19 J;

• Potencial elétrico no infinito: zero.

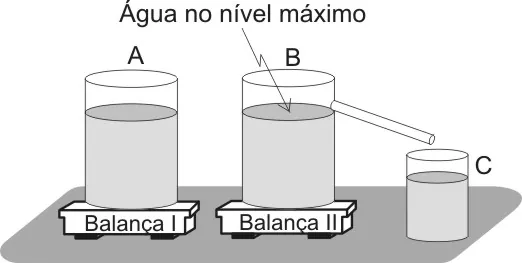

Dois recipientes A e B, contendo o mesmo volume de água, são colocados separadamente sobre duas balanças I e II , respectivamente, conforme indicado na figura a seguir.

A única diferença entre os recipientes A e B está no fato de que B possui um “ladrão” que permite que a água escoe para um outro recipiente C, localizado fora das balanças.

Em seguida, mergulha-se, lentamente, sem girar e com velocidade constante, por meio de um fio ideal, em cada recipiente, um cilindro metálico, maciço, de material não homogêneo, de tal forma que o seu eixo sempre se mantém na vertical. Os cilindros vão imergindo na água, sem provocar variação de temperatura e sem encostar nas paredes e nos fundos dos recipientes, de tal forma que os líquidos, nos recipientes A e B, sempre estarão em equilíbrio hidrostático no momento da leitura nas balanças.

O gráfico que melhor representa a leitura L das balanças I e II , respectivamente, \(L_I\) e \(L_{II}\) , em função da altura h submersa de cada cilindro é
