Questão 756221

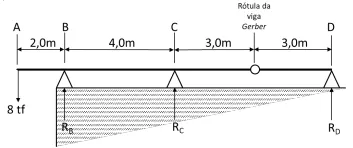

Uma viga Gerber constitui numa associação de vigas. Essa concepção tem sido bastante aplicada em montagens, sobretudo, em grandes estruturas pré-fabricadas, como pontes, por exemplo. A figura seguinte apresenta uma estrutura em equilíbrio estático integrada com barra Gerber, sendo aplicada uma carga vertical de 8,0tf no ponto A.

Fonte: Arquivo da Banca Elaboradora.

Os valores das reações verticais R_B, R_C e R_D, em tf, são respectivamente iguais a
