Questão 752925

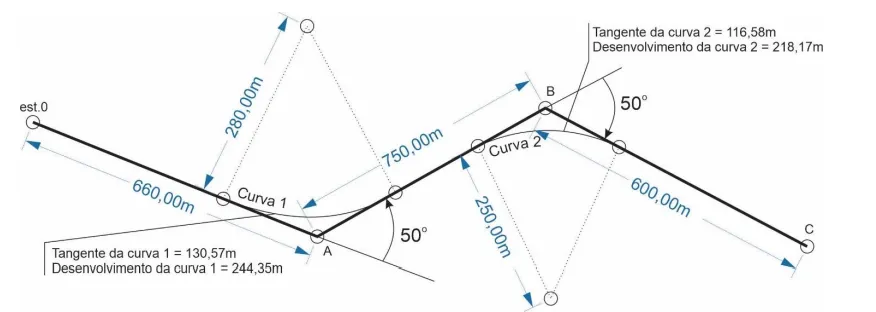

Seja o traçado viário da figura abaixo, iniciado na estaca 0, com as distâncias horizontais entre os pontos de inflexão A e B até o ponto C.

As curvas 1 e 2 são circulares simples com os respectivos valores das tangentes e desenvolvimentos apresentados na figura abaixo.

Fonte: Banca examinadora (2023).

Considerando a distância entre estacas igual a 20 metros, a estaca final desse trecho (Ponto C), após os projetos de tais curvas é:
