Foi executado um levantamento topográfico, obtendo-se a caderneta planialtimétrica abaixo. Pontos X (m) Y (m) Cota (m) P0 108 102 155 P1 125 106 162 P2 142 105 173 P3 168 103 183 P4 106 118 160 P5 118 119 167 P6 136 125 168 P7 156 122 175 P8 105 134 190 P9 125 137 199 P10 138 138 210 P11 156 145 190 Com base nesse levantamento, marque a opção em que a figura melhor representa a planta com curvas de nível.

Questão 752922

Engenharia Civil · 2023

ID 752922

Disciplina: Engenharia Civil

Assunto: Planimetria e Altimetria

Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

Foi executado um levantamento topográfico, obtendo-se a caderneta planialtimétrica abaixo.

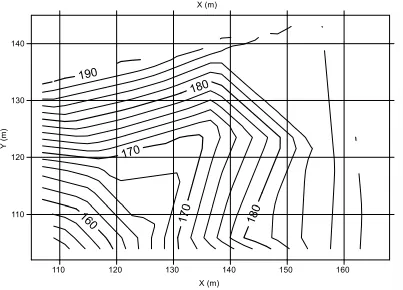

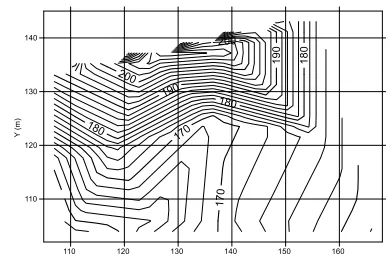

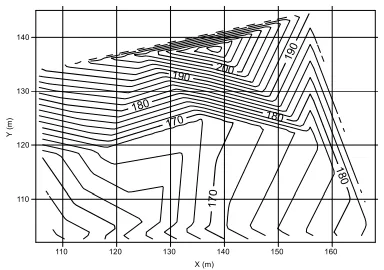

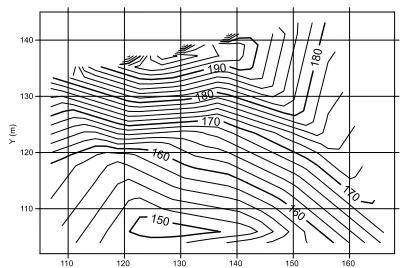

Com base nesse levantamento, marque a opção em que a figura melhor representa a planta com curvas de nível.
