Questão
ID 750181Disciplina: Arquitetura
Assunto: Instalações Elétricas
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

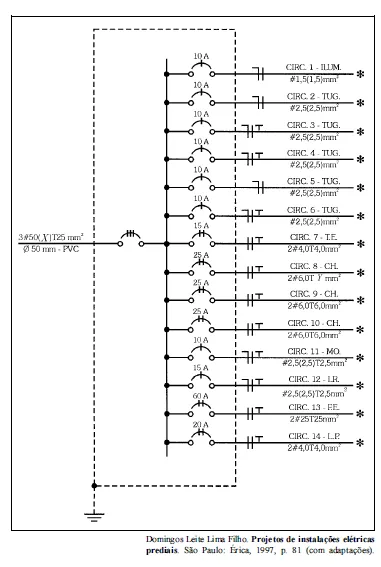

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.
O diagrama mostrado é um diagrama unifilar em que a maioria dos disjuntores são monopolares, o que indica que a maior parte dos circuitos terminais são alimentados em 127 V.
