Questão
ID 749306Disciplina: Tecnologia da Informação
Assunto: Melhorias no Modelo E-R
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

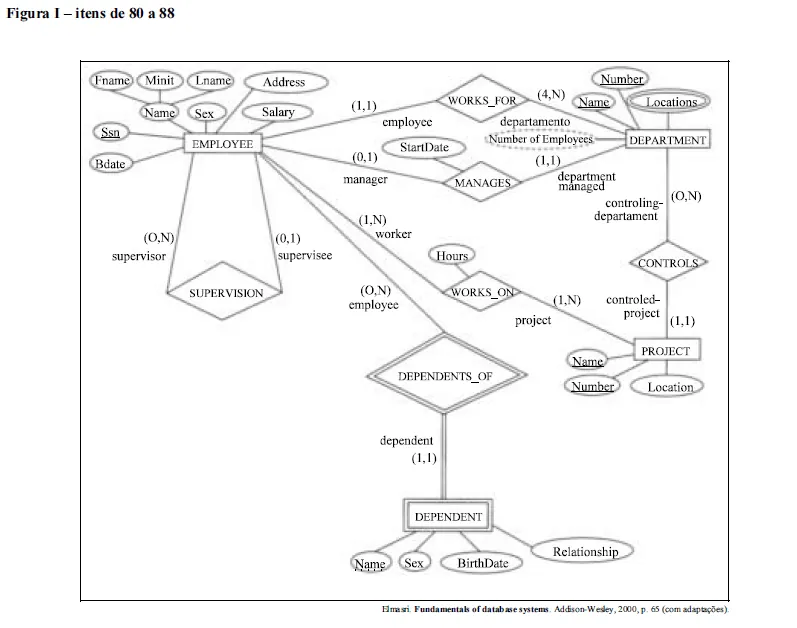

O diagrama da figura I acima apresenta um modelo ER de um esquema de dados que gerencia empregados, departamentos e projetos de uma empresa, com nomes de papéis e restrições estruturais em relacionamentos, especificadas com uso de notação (min, max). Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado, julgue os itens a seguir.
Não é possível fazer o mapeamento do modelo ER apresentado para um esquema relacional na 1.a forma normal formado por menos de 7 tabelas.
