Questão
ID 748632Disciplina: Engenharia Civil
Assunto: Instalações Elétricas
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

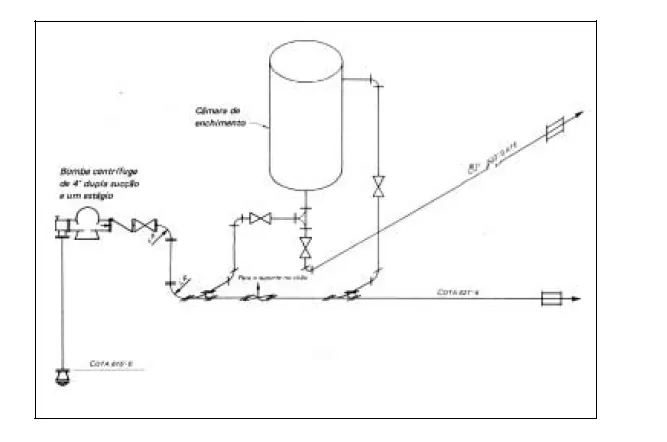

A respeito da figura acima, que integra o lote de pranchas a ser examinado pelo desenhista, julgue o item abaixo.
A figura mostra o circuito elétrico automático de uma bomba centrífuga ligada a uma câmara de enchimento.
