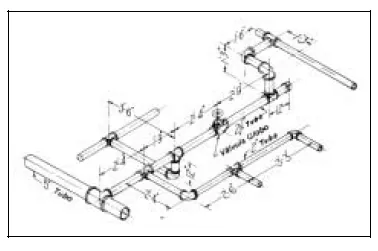

Considerando que a figura acima faça parte do lote de pranchas a ser analisado pelo desenhista, julgue os itens a seguir, relativos a essa figura.
O sistema de cotagem pelos eixos utilizado no esquema apresentado na figura tem a vantagem de permitir posicionar válvulas, conexões e demais elementos da canalização com precisão por independer das dimensões ou dos diâmetros dos canos e das peças.
