Questão
ID 748626Disciplina: Engenharia Civil
Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

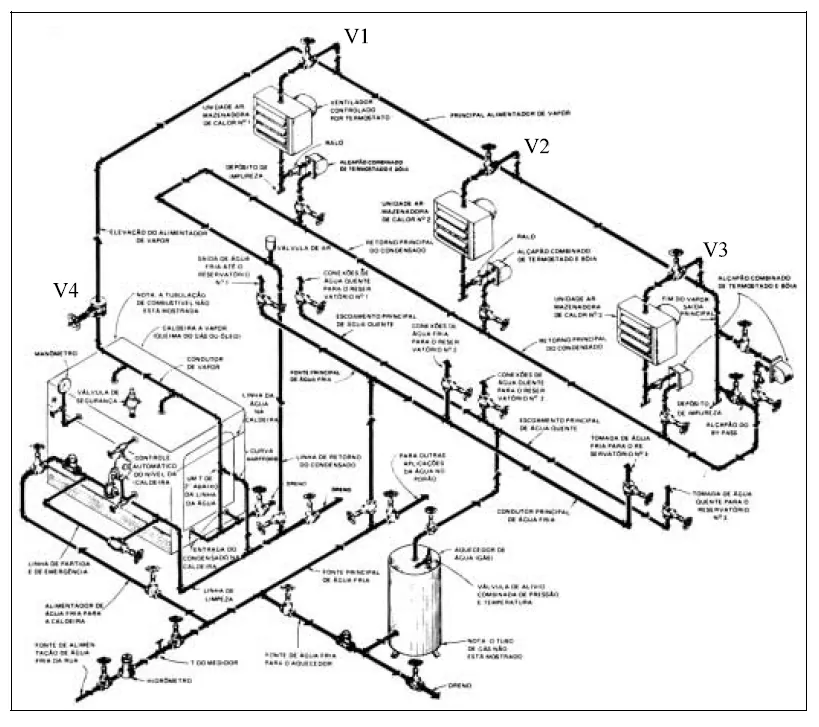

Uma das pranchas recebidas pelo desenhista continha a figura acima. Com referência a essa figura, julgue os itens que se seguem.
A figura é um esquema hidráulico desenhado em perspectiva isométrica, representação muito utilizada para mostrar a tridimensionalidade, as conexões e os fluxos de água em projetos hidráulicos.
