Questão
ID 748558Disciplina: Engenharia Civil
Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

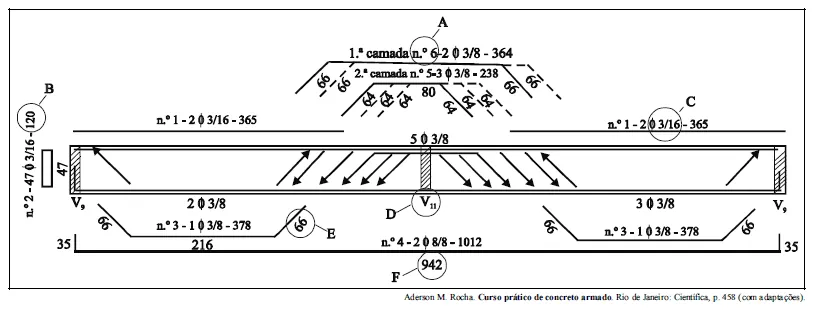

O desenho acima apresenta o detalhamento da armação de uma viga de uma estrutura de concreto armado em que são indicados pelas letras de A a F alguns dados relevantes. Com relação às especificações apresentadas no desenho, julgue, nos itens seguintes, as relações propostas entre letra e detalhamento.
B – número de estribos ao longo de todo o comprimento da viga
