Questão
ID 727869Disciplina: Engenharia Civil
Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional da Propriedade Industrial

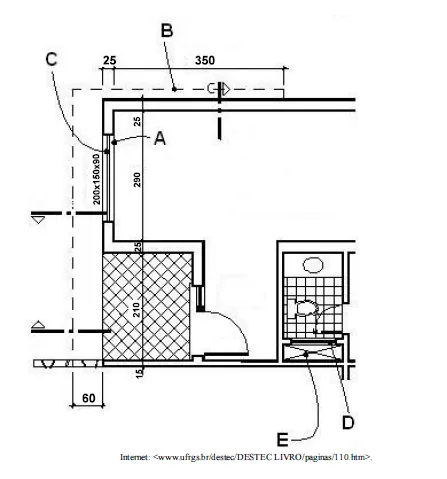

A figura acima mostra um detalhe em planta de parte de uma edificação. Com base na interpretação das informações constantes nesse projeto gráfico, assinale a opção que apresenta associação correta entre a representação gráfica e a estrutura física indicada.
