Questão
ID 714915Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2016 Banca: Fundação CESGRANRIO Órgão: Instituto Brasileiro de Geografia e Estatística

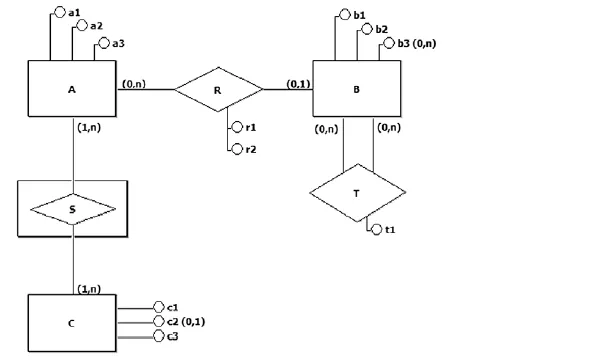

A Figura a seguir exibe um diagrama E-R.

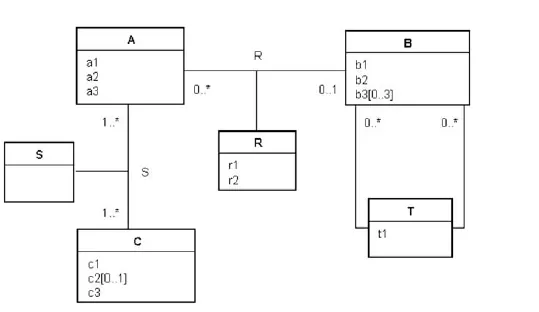

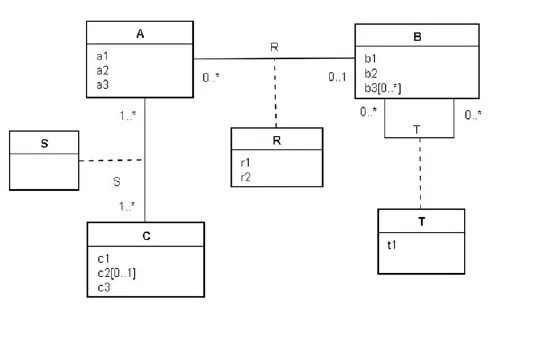

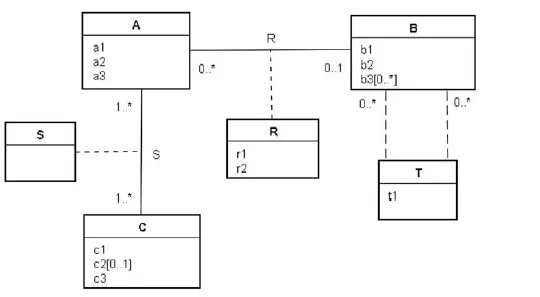

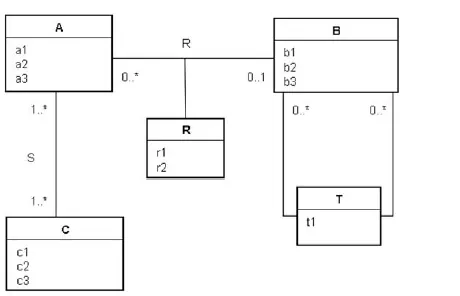

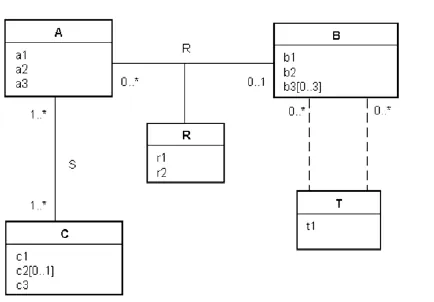

Qual diagrama de classes conceituais UML é semanticamente equivalente ao diagrama acima?
