Questão 694008

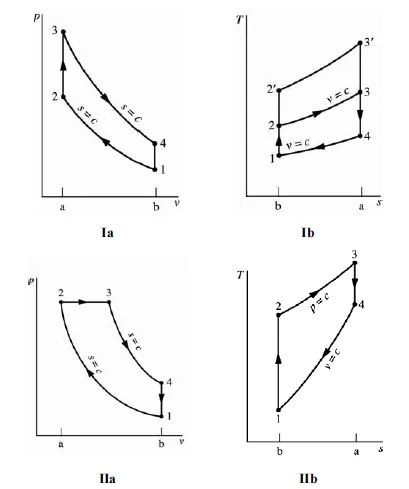

A análise do desempenho de motores de combustão interna pode ser feita pelo uso de diagramas pressão versus volume e temperatura versus entropia, como os mostrados acima. No que se refere a esses diagramas, julgue os itens que se seguem.

As áreas no interior do ciclo 1-2-3-4-1 das figuras Ia e IIa fornecem o calor cedido ao ciclo motor pela reação de combustão no interior do cilindro.
